U Cores

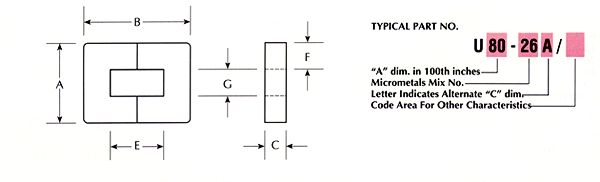

U Cores Diagram
MAGNETIC DIMENSIONS
MICROMETALS
Part No.
AL
nH/N2
A
in/
mm
B
in/
mm
C
in/
mm
E
in/
mm
F
in/
mm
G
in/
mm

cm
A
cm2
V
cm3

U61-26

71.0
.610/15.5
.900/22.9
.250/6.35
.510/13.0
.195/4.95
.210/5.33
5.66
.315
1.81
-

U80-8

42.4
.800/20.3
1.250/
31.8
.250/6.35
.750/19.1
.250/6.35
.300/7.62
7.87
.403
3.18

U80-26

71.0

U80-28

37.5

U80-40

64.0

U80-52

70.0
-

U350-2

59.0
3.500/88.9
5.750/146
1.000/25.4
3.250/82.6
1.000/25.4
1.500/38.1
35.6
6.45
250

U350-40

235.5
