HC Cores


MICROMETALS
Part No.

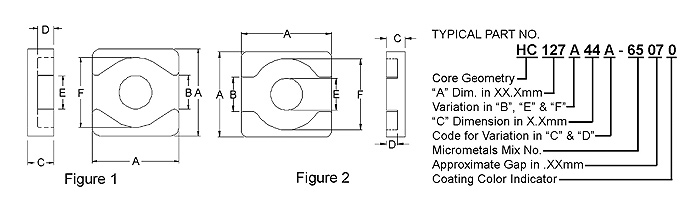

Figure A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
Gap
mm
± 0.15 ± 0.20 ± 0.10 ± 0.10 ± 0.10 ± 0.15 ref
HC065A19A-65000 1 6.50 2.30 1.90 1.00 2.10 5.00 0.00
HC065A29A-65000 1 6.50 2.30 2.90 2.00 2.10 5.00 0.00
± 0.15 ± 0.20 ± 0.10 ± 0.10 ± 0.10 ± 0.15 ref
HC065B19A-65000 1 6.50 2.30 1.90 1.00 2.70 5.20 0.00
HC065B27A-65000 1 6.50 2.30 2.70 1.75 2.70 5.20 0.00
HC065B38A-52000 1 6.50 2.30 3.75 2.70 2.70 5.20 0.00
HC065B38A-65000 1 6.50 2.30 3.75 2.70 2.70 5.20 0.00
± 0.20 ± 0.20 ± 0.10 ± 0.10 ± 0.10 ± 0.15 ref
HC098A30A-65000 1 9.80 3.70 3.00 1.90 3.40 7.90 0.00
HC098A61A-65000 1 9.80 3.70 6.10 5.00 3.40 7.90 0.00
± 0.20 ± 0.20 ± 0.10 ± 0.10 ± 0.10 ± 0.15 ref
HC101A27A-52000 1 10.05 3.90 2.65 1.85 3.40 8.40 0.00
HC101A35A-52000 1 10.05 3.90 3.50 2.70 3.40 8.40 0.00
± 0.20 ± 0.20 ± 0.10 ± 0.10 ± 0.10 ± 0.15 ref
HC101B23A-65000 1 10.05 3.60 2.30 1.40 3.95 8.20 0.00
HC101B26A-65000 1 10.05 3.60 2.60 1.50 3.95 8.20 0.00
HC101B30A-65000 1 10.05 3.60 3.00 1.90 3.95 8.20 0.00
HC101B35A-52000 1 10.05 3.60 3.45 2.45 3.95 8.20 0.00
HC101B35A-65000 1 10.05 3.60 3.45 2.45 3.95 8.20 0.00
HC101B36A-65000 1 10.05 3.60 3.60 2.40 3.95 8.20 0.00
HC101B39A-65000 1 10.05 3.60 3.90 2.80 3.95 8.20 0.00
HC101B44A-52000 1 10.05 3.60 4.40 3.30 3.95 8.20 0.00
HC101B44A-65000 1 10.05 3.60 4.40 3.30 3.95 8.20 0.00
HC101B47A-65000 1 10.05 3.60 4.70 3.50 3.95 8.20 0.00
± 0.20 ± 0.20 ± 0.15 ± 0.15 ± 0.10 ± 0.15 ref
HC101B52A-65000 1 10.05 3.60 5.20 4.20 3.95 8.20 0.00
HC101B58A-65000 1 10.05 3.60 5.75 4.80 3.95 8.20 0.00
HC101B63A-52000 1 10.05 3.60 6.30 5.10 3.95 8.20 0.00
± 0.20 ± 0.20 ± 0.10 ± 0.10 ± 0.10 ± 0.15 ref
HC101C20A-65000 1 10.05 3.60 2.00 1.20 3.70 8.20 0.00
HC101C25A-65000 1 10.05 3.60 2.50 1.55 3.70 8.20 0.00
HC101C27A-65000 1 10.05 3.60 2.65 1.65 3.70 8.20 0.00
HC101C32A-65000 1 10.05 3.60 3.20 2.20 3.70 8.20 0.00
HC101C39A-65000 1 10.05 3.60 3.90 2.90 3.70 8.20 0.00
HC101C47A-65000 1 10.05 3.60 4.70 3.50 3.70 8.20 0.00
± 0.20 ± 0.20 ± 0.10 ± 0.10 ± 0.10 ± 0.15 ref
HC101D58A-65000 1 10.05 3.60 5.80 4.80 3.90 8.20 0.00
± 0.25 ± 0.25 ± 0.10 ± 0.10 ± 0.10 ± 0.15 ref
HC123A34A-65000 2 12.30 4.50 3.40 2.40 4.80 10.40 0.00
HC123A48A-65000 2 12.30 4.50 4.80 3.60 4.80 10.40 0.00
± 0.25 ± 0.25 ± 0.10 ± 0.10 ± 0.10 ± 0.15 ref
HC127A25A-65000 1 12.70 4.70 2.50 1.50 4.85 10.40 0.00
HC127A28A-65000 1 12.70 4.70 2.80 1.80 4.85 10.40 0.00
HC127A33A-65000 1 12.70 4.70 3.30 2.15 4.85 10.40 0.00
HC127A34A-52000 1 12.70 4.70 3.40 2.40 4.85 10.40 0.00
HC127A35A-65000 1 12.70 4.70 3.45 2.30 4.85 10.40 0.00
HC127A37A-65000 1 12.70 4.70 3.70 02.5 4.85 10.40 0.00
HC127A40B-65000 1 12.70 4.70 4.00 2.70 4.85 10.40 0.00
HC127A43A-65000 1 12.70 4.70 4.25 2.85 4.85 10.40 0.00
HC127A44A-65000 1 12.70 4.70 4.35 3.10 4.85 10.40 0.00
HC127A44B-65000 1 12.70 4.70 4.40 3.10 4.85 10.40 0.00
HC127A48A-65000 1 12.70 4.70 4.80 3.60 4.85 10.40 0.00
HC127A49A-65000 1 12.70 4.70 4.85 3.55 4.85 10.40 0.00
± 0.25 ± 0.25 ± 0.15 ± 0.15 ± 0.10 ± 0.15 ref
HC127A55A-65000 1 12.70 4.70 5.50 4.30 4.85 10.40 0.00
HC127A60A-65000 1 12.70 4.70 6.00 4.80 4.85 10.40 0.00
HC127A69A-65080 1 12.70 4.70 6.90 5.70 4.85 10.40 0.00
HC127A75A-52090 1 12.70 4.70 7.50 6.20 4.85 10.40 0.00
± 0.25 ± 0.25 ± 0.10 ± 0.15 ± 0.10 ± 0.15 ref
HC127B34A-65000 1 12.70 4.70 3.40 2.35 5.20 10.40 0.00
HC127B47A-65000 1 12.70 4.70 4.70 3.40 5.20 10.40 0.00
± 0.25 ± 0.25 ± 0.15 ± 0.15 ± 0.10 ± 0.15 ref
HC129A45A-65000 2 12.90 4.75 4.50 3.30 5.55 10.40 0.00
HC129A60A-65000 2 12.90 4.75 6.00 4.80 5.55 10.40 0.00
HC129A74A-52000 2 12.90 4.75 7.40 6.15 5.55 10.40 0.00
HC129A74A-65000 2 12.90 4.75 7.40 6.15 5.55 10.40 0.00
