当前位置：电绝缘系统
在UL标准1446中，电绝缘系统是这样定义的“用在电子设备上一个绝缘材料的亲密组合 例如：线圈，分隔材料，漆包线涂层，绝缘漆，主要绝缘线体和线圈接口处的外部包装。”
EIS 测试
无论UL1446还是IEC标准都要求对绝缘系统里的物料组合进行全面测试.因此电气设备制造面临的就是用实际设备测试进而取代显示系统的马达或变压器; 或者使用某个供应商的已通过ESI承认的材料,因为一种通过UL标准的系统最终认可要求该系统在3-4最低的温度条件下必须通过5000小时的热老化测试,许多制造商都选择已经通过核准认可的系统.

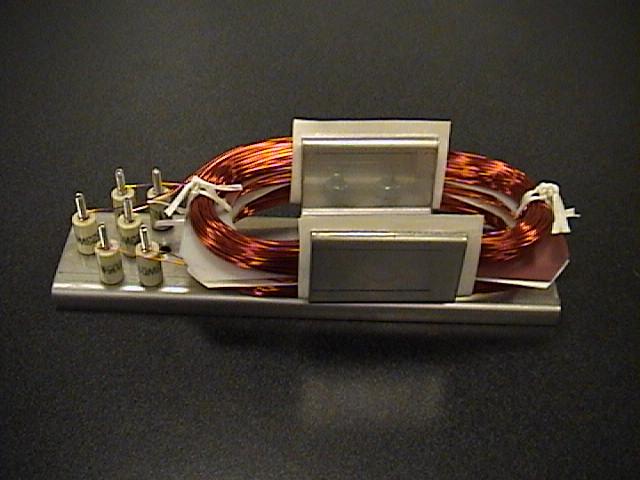

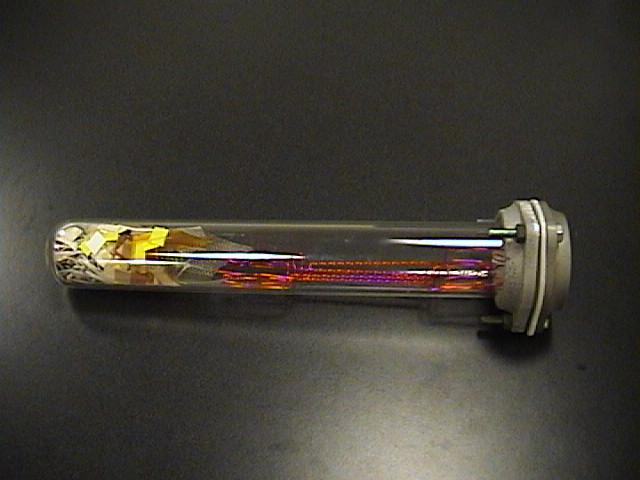

EIS 测试由两个测试程序组成,一个程序通过构造测试装备限制绝缘系统的主要元件.主要组成部分包括地面绝缘,漆包线,内部缠绕绝缘和清漆,如果马达或变压器没有使用清漆,那么浸漆迹被认为是一种微量组分.另一个程序叫“密封管测试”,该测试是属于绝缘系统的微量组分,例如胶带,导线,套管材料和浸漆.
允许替代漆包线的替代物用以下的MW替代已确定的EIS
如果以下的类别/类型属于EIS范畴 |
你可以使用这些类型/类别，不需要进行额外测试.替代只局限于相同化学组的物质之间 |
以下化学组里的所有漆包线是可软焊的]聚氨酯(PU & PU/PA) |
|
MW 75 /130 (PU) |
MW 28,MW 79,MW 80,MW 82,MW 83 |
MW 28*/130 (PU/PA) |
MW 75,MW 79,MW 80,MW 82,MW 83 |
MW 79 /155 (PU) |
MW 80,MW 82,MW 83 |
MW 80*/155 (PU/PA) |
MW 79,MW 82,MW 83 |
MW 82 /180 (PU) |
MW 83 |
MW 83*/180 (PU/PA) |
MW 82 |
以下化学组里的所有漆包线是可软焊的]聚酯 (SP) |
|
MW 26 /155 (SP) |
MW 27,MW 77,MW 78 |
MW 27*/155 (SP/PA) |
MW 26,MW 77,MW 78 |
MW 77 /180 (SP) |
MW 78 |
MW 78*/180 (SP/PA) |
MW 77 |
以下化学组里的所有漆包线是不可软焊聚酯 (P, P/PA, modified P or PEI or PEAI or PAI) |
|
MW 5 /155 (P) |
MW 24,MW 30,MW 76, MW 35,MW 73,MW 74,MW 81,MW37-C,MW35-A |
MW 24*/155 (P/PA) |
MW 5,MW 30,MW 76,MW 35,MW 73,MW 74,MW 81,MW37-C,MW35-A |
MW 30 /180 (P) |
MW 76,MW 35,MW 73,MW 74,MW 81,MW37-C,MW35-A |
MW 76*/180 (P/PA) |
MW 30,MW 35,MW 73,MW 74,MW 81,MW37-C,MW35-A |
MW 35-C /200 (P/PAI)
= MW 36-C |
MW 73,MW 74,MW 81,MW37-C,MW35-A |
MW 73/200 (P/PAI) |
MW 35,MW 74,MW81,MW37-C,MW35-A |
MW 74/200 (PEAI) |
MW 35,MW 73,MW 74,MW 81,MW37-C,MW35-A |
MW 81/220 (PAI) |
MW37-C,MW35-A |
MW37-C/220(P/PAI) |
MW81,MW35-A |
MW 35-A/220(P/PAI) = MW 36-A |
MW 81,MW 37-C |
以下化学组里的所有电磁线是不可软焊]聚亚安酯 (PI) |
|
MW 16 /240 = MW 20/240 |
没有替代物，没有同等类型 |
- 带 *号意味着该漆包线有一种PA的物质，PA意思是聚酰胺保护层或顶部涂层. (例如尼龙是一种PA Du Pont 商标)
- 以上所列的所有漆包线材料是铜, 在列出字母”A”的地方,”A”是指仅仅是铝线的意思.
