Tefzel®多股絞線雙層絕緣線 RUBADUE WIRE

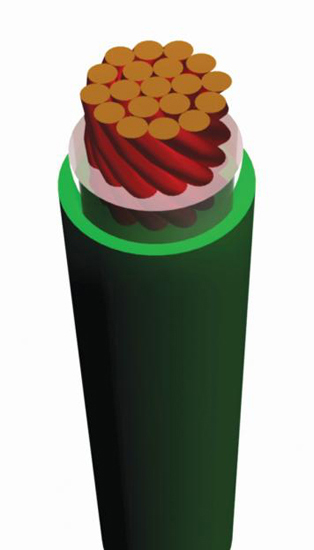

產品結構
尺寸範圍:
列出的尺寸只是litz產品的壹小部分。如需其他結構請聯系我司銷售部門。
導體:
Nema MW 79c
Nema MW 80c
絕緣:
DuPont™ Tefzel® ETFE
等級:
溫度: 155°C
電壓: 600V
應用範圍:
高頻應用程序
請查看litz 線產品介紹頁
安規認證:
UL OBJT2 文件號 No. E206198
UL / IEC 60950-1(Ed.2), Annex U
UL 60601-1 (Ed.3), IEC 61558-2-16
VDE License Nr. 136743: Class F
體系認證: UL 1446
RXT-2 Class F
TCA Class F
因應要求可提供其他系統
符合 RoHS
拉伸強度: 6500 psi
擊穿電壓: 請查看相關規格表
ETFE是壹種結合出色電氣屬性、耐熱性、耐化性和耐磨性為壹體的含氟聚合物。通常用於繞組線、UL AWM 線和醫療應用。
絕緣線信息:
| 型號 | 相等 AWG | 核心 外徑 (in) |
周長 | 線數 | 線尺寸 | 公稱外徑 (in) | 建議操作頻率 |
|---|---|---|---|---|---|---|---|
| DXXL825/44TXX-3(MWXX) | 11 | 0.0844 | 3300 | 825 | 44 | 0.0964 | 400 - 850 khz |
| DXXL120/38TXX-2(MWXX) | 15 | 0.0567 | 1920 | 120 | 38 | 0.0647 | 50 - 100 khz |
| DXXL120/38TXX-3(MWXX) | 15 | 0.0567 | 1920 | 120 | 38 | 0.0687 | 50 - 100 khz |
| DXXL550/44TXX-2(MWXX) | 13 | 0.0689 | 2200 | 550 | 44 | 0.0769 | 400 - 850 khz |
| DXXL550/44TXX-3(MWXX) | 13 | 0.0689 | 2200 | 550 | 44 | 0.081 | 400 - 850 khz |
| DXXL100/38TXX-2(MWXX) | 16 | 0.0518 | 1600 | 100 | 38 | 0.0598 | 50 - 100 khz |
| DXXL100/38TXX-3(MWXX) | 16 | 0.0518 | 1600 | 100 | 38 | 0.0638 | 50 - 100 khz |
| DXXL07/28TXX-2(MWXX) | 18 | 0.0413 | 1110 | 7 | 28 | 0.0493 | 60 hz - 1 khz |
| DXXL07/28TXX-3(MWXX) | 18 | 0.0413 | 1110 | 7 | 28 | 0.0533 | 60 hz - 1 khz |
| DXXL66/38TXX-2(MWXX) | 18 | 0.042 | 1056 | 66 | 38 | 0.05 | 50 - 100 khz |
| DXXL66/38TXX-3(MWXX) | 18 | 0.042 | 1056 | 66 | 38 | 0.054 | 50 - 100 khz |
| DXXL360/44TXX-2(MWXX) | 15 | 0.0557 | 1440 | 360 | 44 | 0.0637 | 400 - 850 khz |
| DXXL360/44TXX-3(MWXX) | 15 | 0.0557 | 1440 | 360 | 44 | 0.0677 | 400 - 850 khz |
| DXXL20/34TXX-2(MWXX) | 19 | 0.036 | 794 | 20 | 34 | 0.044 | 20 khz |
| DXXL20/34TXX-3(MWXX) | 19 | 0.036 | 794 | 20 | 34 | 0.048 | 20 khz |
| DXXL07/30TXX-2(MWXX) | 20 | 0.0331 | 700 | 7 | 30 | 0.0411 | 1 - 10 khz |
| DXXL07/30TXX-3(MWXX) | 20 | 0.0331 | 700 | 7 | 30 | 0.0451 | 1 - 10 khz |
| DXXL19/36TXX-2(MWXX) | 21.5 | 0.0281 | 475 | 19 | 36 | 0.0361 | 20 - 50 khz |
| DXXL19/36TXX-3(MWXX) | 21.5 | 0.0281 | 475 | 19 | 36 | 0.0401 | 20 - 50 khz |
| DXXL07/32TXX-2(MWXX) | 21.5 | 0.0267 | 448 | 7 | 32 | 0.0347 | 10 khz |
| DXXL07/32TXX-3(MWXX) | 21.5 | 0.0267 | 448 | 7 | 32 | 0.0387 | 10 khz |
| DXXL40/40TXX-2(MWXX) | 22 | 0.0254 | 385 | 40 | 40 | 0.0334 | 100 - 200 khz |
| DXXL230/44TXX-2(MWXX) | 17 | 0.0445 | 920 | 230 | 44 | 0.0525 | 400 - 850 khz |
| DXXL05/32TXX-2(MWXX) | 23 | 0.0226 | 320 | 5 | 32 | 0.0306 | 10 khz |
請註意: LITZ 導體直徑會根據供應商的不同而有所不同，為保證產品直徑符合貴司應用的要求請索要壹份規格表進行參照。
由於litz 線結構內部的變動，所有尺寸均為大約值。
如有特殊需求或公差值請聯系我司銷售部門。
