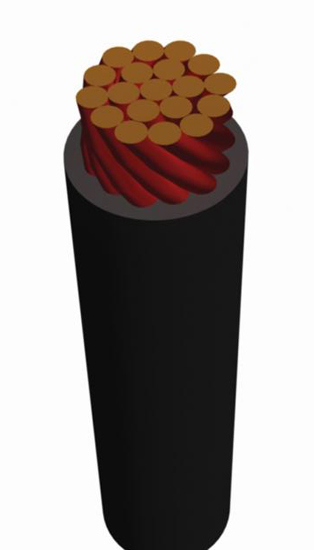

FEP多股絞線單層絕緣線

尺寸範圍:

列出的尺寸只是litz產品的壹小部分。如需其他結構請聯系我司銷售部門。

導體:

Nema MW 79c

Nema MW 80c

絕緣:

FEP

等級:

溫度: 155°C

電壓: 600V

應用範圍:

高頻應用程序

請查看litz 線產品介紹頁

安規認證:

UL OBJT2 文件號 No. E206198

UL 60950-1(Ed.2), Annex U

體系認證: UL 1446

RXT-2 Class F

因應要求可提供其他系統

符合 RoHS

拉伸強度: 3000 psi

擊穿電壓: 請查看相關規格表

FEP 是壹種結合常超的介電屬性、耐熱性、耐化性和靈活性為壹體的含氟聚合物。通常用於繞組線、UL AWM 線和電纜護套。

絕緣線信息:

型號	相等 AWG	核心外徑 (in)	周長	線數	線尺寸	公稱外徑 (in)	建議操作頻率
SXXL825/44FX-3(MWXX)	11	0.0844	3300	825	44	0.0904	400 - 850 khz
SXXL120/38FX-2(MWXX)	15	0.0567	1920	120	38	0.0607	50 - 100 khz
SXXL120/38FX-3(MWXX)	15	0.0567	1920	120	38	0.0627	50 - 100 khz
SXXL550/44FX-2(MWXX)	13	0.0689	2200	550	44	0.0729	400 - 850 khz
SXXL550/44FX-3(MWXX)	13	0.0689	2200	550	44	0.0749	400 - 850 khz
SXXL100/38FX-2(MWXX)	16	0.0518	1600	100	38	0.0558	50 - 100 khz
SXXL100/38FX-3(MWXX)	16	0.0518	1600	100	38	0.0578	50 - 100 khz
SXXL07/28FX-2(MWXX)	18	0.0413	1110	7	28	0.0453	60 hz - 1 khz
SXXL07/28FX-3(MWXX)	18	0.0413	1110	7	28	0.0473	60 hz - 1 khz
SXXL66/38FX-2(MWXX)	18	0.0420	1056	66	38	0.0460	50 - 100 khz
SXXL66/38FX-3(MWXX)	18	0.0420	1056	66	38	0.0480	50 - 100 khz
SXXL360/44FX-2(MWXX)	15	0.0557	1440	360	44	0.0597	400 - 850 khz
SXXL360/44FX-3(MWXX)	15	0.0557	1440	360	44	0.0617	400 - 850 khz
SXXL20/34FX-2(MWXX)	19	0.0360	794	20	34	0.0400	20 khz
SXXL20/34FX-3(MWXX)	19	0.0360	794	20	34	0.0420	20 khz
SXXL07/30FX-2(MWXX)	20	0.0331	700	7	30	0.0371	1 - 10 khz
SXXL07/30FX-3(MWXX)	20	0.0331	700	7	30	0.0391	1 - 10 khz
SXXL19/36FX-2(MWXX)	21.5	0.0281	475	19	36	0.0321	20 - 50 khz
SXXL19/36FX-3(MWXX)	21.5	0.0281	475	19	36	0.0341	20 - 50 khz
SXXL07/32FX-2(MWXX)	21.5	0.0267	448	7	32	0.0307	10 khz
SXXL07/32FX-3(MWXX)	21.5	0.0267	448	7	32	0.0327	10 khz
SXXL40/40FX-2(MWXX)	22	0.0254	385	40	40	0.0294	100 - 200 khz
SXXL230/44FX-2(MWXX)	17	0.0445	920	230	44	0.0485	400 - 850 khz
SXXL230/44FX-3(MWXX)	17	0.0445	920	230	44	0.0505	400 - 850 khz

請註意: LITZ 導體直徑會根據供應商的不同而有所不同，為保證產品直徑符合貴司應用的要求請索要壹份規格表進行參照。

由於litz 線結構內部的變動，所有尺寸均為大約值。

如有特殊需求或公差值請聯系我司銷售部門。
