位置：首頁>>關於Rubadue>>Rubadue wire三層絕緣線>>TXXA01TXXX-1

TXXA01TXXX-1   RUBADUE WIRE

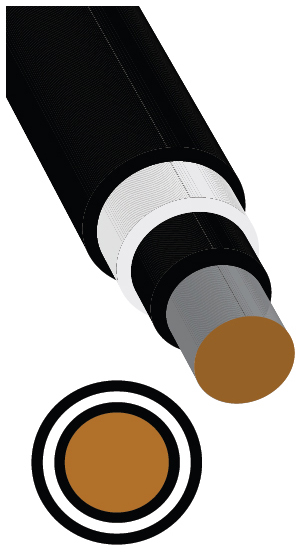

產品結構

尺寸範圍:

20 AWG - 40 AWG

導體:
鍍錫銅線, 單芯或絞線(ASTM B-33/ASTM B-286)
裸銅和其他導體
絕緣:
DuPont™ Tefzel® ETFE
等級:

溫度: 155°C

電壓: 1000V

應用範圍:

市場上最薄的 TIW

尺寸/安全的關鍵部位的加強絕緣

脈沖和信號變壓器

安規認證:

UL OBJT2 文件號 No. E206198

UL 60950-1, Annex U

體系認證: UL 1446

   RXT-2 Class F

   TCA Class F

因應要求可提供其他系統



符合 RoHS

拉伸強度: 6500 psi

擊穿電壓: 約 8500V

ETFE是壹種結合出色電氣屬性、耐熱性、耐化性和耐磨性為壹體的含氟聚合物。通常用於繞組線、UL AWM 線和醫療應用。
絕緣線信息:
型號 AWG 導體 標準直徑 重量 磅/千尺
Inches MM Inches MM
T20A01TXXX-1 20 0.0320 0.813 0.0380 0.97 3.33
T21A01TXXX-1 21 0.0285 0.724 0.0345 0.88 2.68
T22A01TXXX-1 22 0.0253 0.643 0.0313 0.80 2.14
T23A01TXXX-1 23 0.0226 0.574 0.0286 0.73 1.73
T24A01TXXX-1 24 0.0201 0.511 0.0261 0.66 1.38
T25A01TXXX-1 25 0.0179 0.455 0.0239 0.61 1.12
T26A01TXXX-1 26 0.0159 0.404 0.0219 0.56 0.90
T27A01TXXX-1 27 0.0142 0.361 0.0202 0.51 0.73
T28A01TXXX-1 28 0.0126 0.320 0.0186 0.47 0.59
T29A01TXXX-1 29 0.0113 0.287 0.0173 0.44 0.49
T30A01TXXX-1 30 0.0100 0.254 0.0160 0.41 0.39
T31A01TXXX-1 31 0.0089 0.226 0.0149 0.38 0.32
T32A01TXXX-1 32 0.0080 0.203 0.0140 0.36 0.27
T33A01TXXX-1 33 0.0071 0.180 0.0131 0.33 0.22
T34A01TXXX-1 34 0.0063 0.160 0.0123 0.31 0.19
T35A01TXXX-1 35 0.0055 0.140 0.0115 0.29 0.15
T36A01TXXX-1 36 0.0050 0.127 0.0110 0.28 0.13
T37A01TXXX-1 37 0.0045 0.114 0.0105 0.27 0.11
T38A01TXXX-1 38 0.0040 0.102 0.0100 0.25 0.10
T39A01TXXX-1 39 0.0053 0.135 0.0113 0.29 0.10
T40A01TXXX-1 40 0.0031 0.079 0.0091 0.23 0.07
裸銅線規格:
AWG 最小直徑 標準直徑 最大直徑 最小電阻* 標準電阻 最大電阻
20 0.0317 0.0320 0.0330 0.0975 0.1053 0.1108
21 0.0282 0.0285 0.0294 0.1229 0.1328 0.1400
22 0.0250 0.0253 0.0261 0.1559 0.1685 0.1781
23 0.0224 0.0226 0.0233 0.1956 0.2112 0.2219
24 0.0199 0.0201 0.0207 0.2478 0.2669 0.2811
25 0.0177 0.0179 0.0184 0.3137 0.3366 0.3554
26 0.0157 0.0159 0.0164 0.3948 0.4266 0.4517
27 0.0141 0.0142 0.0146 0.4982 0.5349 0.5600
28 0.0125 0.0126 0.0130 0.6283 0.6793 0.7125
29 0.0112 0.0113 0.0116 0.7892 0.8446 0.8875
30 0.0099 0.0100 0.0103 1.0009 1.0785 1.1359
31 0.0088 0.0089 0.0092 1.2546 1.3616 1.4376
32 0.0079 0.0080 0.0083 1.5414 1.6852 1.7838
33 0.0070 0.0071 0.0074 1.9392 2.1395 2.2720
34 0.0062 0.0063 0.0066 2.4378 2.7173 2.8962
35 0.0055 0.0056 0.0059 3.0506 3.4391 3.6803
36 0.0049 0.0050 0.0053 3.7803 4.3140 4.6368
37 0.0044 0.0045 0.0048 4.6089 5.3259 5.7505
38 0.0039 0.0040 0.0043 5.7431 6.7406 7.3195
39 0.0034 0.0035 0.0038 7.3539 8.8041 9.6306
40 0.0030 0.0031 0.0034 9.1860 11.2227 12.3700
*ASTM B33沒有設定最小電阻的標準。這僅僅是用來調查其他方面如錫厚和錫覆蓋率。
