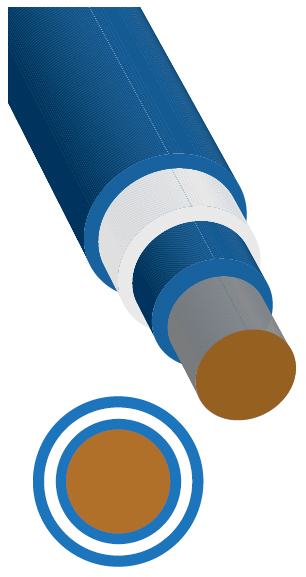

TXXA01TXXX-1.5 RUBADUE WIRE

尺寸範圍:

UL: 18 AWG - 40 AWG

VDE: 14 AWG - 40 AWG

不是所有尺寸都列入表內

導體:

鍍錫銅線, 單芯或絞線(ASTM B-33/ASTM B-286)
裸銅和其他導體

絕緣:

DuPont™ Tefzel® ETFE

等級:

溫度:155°C

電壓:

UL: 1500V 用於電氣設備

UL: 707V 用於醫療設備

VDE: 1000V

應用範圍:

LED大功率逆向變換器

PDA's/照明設備

醫療 / 牙醫 / 電子

安規認證:

UL OBJT2 文件號 No. E206198

UL / IEC 60950-1(Ed.2), Annex U

IEC 61558-2-16, UL 60601-1 (Ed.3) ,60601(Ed.3)

VDE License Nr. 136743: Class F

體系認證: UL 1446

RXT-2 Class F

TCA Class F

因應要求可提供其他系統

符合 RoHS

拉伸強度: 6500 psi

擊穿電壓: 約 7000V

ETFE是壹種結合出色電氣屬性、耐熱性、耐化性和耐磨性為壹體的含氟聚合物。通常用於繞組線、UL AWM 線和醫療應用。

絕緣線信息:

型號	AWG	導體		標準直徑		重量磅/千尺
型號	AWG	Inches	MM	Inches	MM	重量磅/千尺
T18A01TXXX-1.5	18	0.0403	1.024	0.0493	1.25	5.39
T19A01TXXX-1.5	19	0.0359	0.914	0.0449	1.14	4.32
T20A01TXXX-1.5	20	0.0320	0.813	0.0410	1.04	3.47
T21A01TXXX-1.5	21	0.0285	0.724	0.0375	0.95	2.80
T22A01TXXX-1.5	22	0.0253	0.643	0.0343	0.87	2.25
T23A01TXXX-1.5	23	0.0226	0.574	0.0316	0.80	1.83
T24A01TXXX-1.5	24	0.0201	0.511	0.0291	0.74	1.48
T25A01TXXX-1.5	25	0.0179	0.455	0.0269	0.68	1.20
T26A01TXXX-1.5	26	0.0159	0.404	0.0249	0.63	0.98
T27A01TXXX-1.5	27	0.0142	0.316	0.0232	0.59	0.80
T28A01TXXX-1.5	28	0.0126	0.320	0.0216	0.55	0.66
T29A01TXXX-1.5	29	0.0113	0.287	0.0203	0.52	0.55
T30A01TXXX-1.5	30	0.0100	0.254	0.0190	0.48	0.45
T31A01TXXX-1.5	31	0.0089	0.226	0.0179	0.45	0.38
T32A01TXXX-1.5	32	0.0080	0.203	0.0170	0.43	0.32
T33A01TXXX-1.5	33	0.0071	0.180	0.0161	0.41	0.27
T34A01TXXX-1.5	34	0.0063	0.160	0.0153	0.39	0.23
T35A01TXXX-1.5	35	0.0055	0.140	0.0145	0.37	0.20
T36A01TXXX-1.5	36	0.0050	0.127	0.0140	0.36	0.18
T37A01TXXX-1.5	37	0.0045	0.114	0.0135	0.34	0.16
T38A01TXXX-1.5	38	0.0040	0.102	0.0130	0.33	0.14
T39A01TXXX-1.5	39	0.0035	0.089	0.0125	0.32	0.14
T40A01TXXX-1.5	40	0.0031	0.079	0.0121	0.31	0.11

裸銅線規格:

AWG	最小直徑	標準直徑	最大直徑	最小電阻*	標準電阻	最大電阻
18	0.0399	0.0403	0.0415	0.0617	0.0664	0.0699
19	0.0355	0.0359	0.037	0.0776	0.0837	0.0883
20	0.0317	0.032	0.033	0.0975	0.1053	0.1108
21	0.0282	0.0285	0.0294	0.1229	0.1328	0.14
22	0.025	0.0253	0.0261	0.1559	0.1685	0.1781
23	0.0224	0.0226	0.0233	0.1956	0.2112	0.2219
24	0.0199	0.0201	0.0207	0.2478	0.2669	0.2811
25	0.0177	0.0179	0.0184	0.3137	0.3366	0.3554
26	0.0157	0.0159	0.0164	0.3948	0.4266	0.4517
27	0.0141	0.0142	0.0146	0.4982	0.5349	0.56
28	0.0125	0.0126	0.013	0.6283	0.6793	0.7125
29	0.0112	0.0113	0.0116	0.7892	0.8446	0.8875
30	0.0099	0.01	0.0103	1.0009	1.0785	1.1359
31	0.0088	0.0089	0.0092	1.2546	1.3616	1.4376
32	0.0079	0.008	0.0083	1.5414	1.6852	1.7838
33	0.007	0.0071	0.0074	1.9392	2.1395	2.272
34	0.0062	0.0063	0.0066	2.4378	2.7173	2.8962
35	0.0055	0.0056	0.0059	3.0506	3.4391	3.6803
36	0.0049	0.005	0.0053	3.7803	4.314	4.6368
37	0.0044	0.0045	0.0048	4.6089	5.3259	5.7505
38	0.0039	0.004	0.0043	5.7431	6.7406	7.3195
39	0.0034	0.0035	0.0038	7.3539	8.8041	9.6306
40	0.003	0.0031	0.0034	9.186	11.2227	12.37

*ASTM B33沒有設定最小電阻的標準。這僅僅是用來調查其他方面如錫厚和錫覆蓋率。
