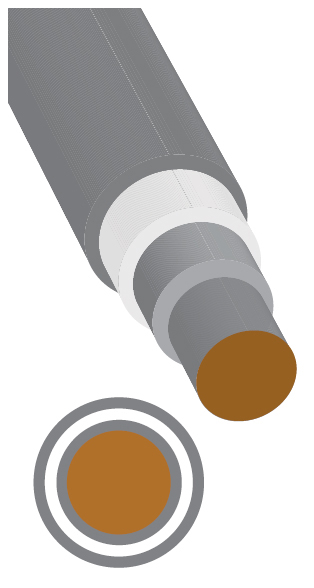

TCA3 RUBADUE WIRE

尺寸範圍:

UL: 18 AWG - 40 AWG

VDE: 14 AWG - 40 AWG

不是所用尺寸都列入表中

導體:

鍍錫銅線, 單芯或絞線(ASTM B-33/ASTM B-286)
裸銅和其他導體

絕緣:

改良 ETFE

等級:

溫度:155°C

電壓:

UL: 1500V 用於電氣設備

UL: 707V 用於醫療設備

VDE: 1000V

應用範圍:

各種 SMPS 產品

電子 / 醫療 / 牙醫

安規認證:

UL OBJT2 文件號 No. E206198

UL / IEC 60950-1(Ed.2), Annex U

IEC 61558-2-16, 60601-1 (Ed.3) ,61010-1(Ed.3)

VDE License Nr. 136743: Class F

體系認證: UL 1446

RXT-2 Class F

TCA Class F

因應要求可提供其他系統

符合 RoHS

拉伸強度: 6500 psi

擊穿電壓: 約 7000V

TCA3標準產品是灰色

ETFE是壹種結合出色電氣屬性、耐熱性、耐化性和耐磨性為壹體的含氟聚合物。通常用於繞組線、UL AWM 線和醫療應用。

絕緣線信息:

型號	AWG	導體		標準直徑		重量磅/千尺
型號	AWG	Inches	MM	Inches	MM	重量磅/千尺
TCA3 18 AWG	18	0.0403	1.02	0.0493	1.25	5.39
TCA3 19 AWG	19	0.0359	0.912	0.0449	1.14	4.32
TCA3 20 AWG	20	0.032	0.813	0.041	1.04	3.47
TCA3 21 AWG	21	0.0285	0.724	0.0375	0.953	2.8
TCA3 22 AWG	22	0.0253	0.643	0.0343	0.871	2.25
TCA3 23 AWG	23	0.0226	0.574	0.0316	0.803	1.83
TCA3 24 AWG	24	0.0201	0.510	0.0291	0.739	1.73
TCA3 25 AWG	25	0.0179	0.455	0.0269	0.683	1.2
TCA3 26 AWG	26	0.0159	0.404	0.0249	0.632	0.98
TCA3 27 AWG	27	0.0142	0.361	0.0232	0.589	0.8
TCA3 28 AWG	28	0.0126	0.32	0.0216	0.549	0.66
TCA3 29 AWG	29	0.0113	0.287	0.0203	0.516	0.55
TCA3 30 AWG	30	0.01	0.254	0.019	0.483	0.45
TCA3 31 AWG	31	0.0089	0.226	0.0179	0.455	0.38
TCA3 32 AWG	32	0.008	0.203	0.017	0.432	0.32
TCA3 33 AWG	33	0.0071	0.18	0.0161	0.408	0.27
TCA3 34 AWG	34	0.0063	0.16	0.0153	0.388	0.23
TCA3 35 AWG	35	0.0056	0.142	0.0146	0.37	0.2
TCA3 36 AWG	36	0.005	0.127	0.014	0.355	0.17
TCA3 37 AWG	37	0.0045	0.114	0.0135	0.342	0.16
TCA3 38 AWG	38	0.004	0.102	0.013	0.33	0.14
TCA3 39 AWG	39	0.0035	0.089	0.0125	0.317	0.12
TCA3 40 AWG	40	0.0031	0.079	0.0121	0.307	0.11

裸銅線規格:

AWG	最小直徑	標準直徑	最大直徑	最小電阻*	標準電阻	最大電阻
18	0.0399	0.0403	0.0415	0.0617	0.0664	0.0699
19	0.0355	0.0359	0.037	0.0776	0.0837	0.0883
20	0.0317	0.032	0.033	0.0975	0.1053	0.1108
21	0.0282	0.0285	0.0294	0.1229	0.1328	0.14
22	0.025	0.0253	0.0261	0.1559	0.1685	0.1781
23	0.0224	0.0226	0.0233	0.1956	0.2112	0.2219
24	0.0199	0.0201	0.0207	0.2478	0.2669	0.2811
25	0.0177	0.0179	0.0184	0.3137	0.3366	0.3554
26	0.0157	0.0159	0.0164	0.3948	0.4266	0.4517
27	0.0141	0.0142	0.0146	0.4982	0.5349	0.56
28	0.0125	0.0126	0.013	0.6283	0.6793	0.7125
29	0.0112	0.0113	0.0116	0.7892	0.8446	0.8875
30	0.0099	0.01	0.0103	1.0009	1.0785	1.1359
31	0.0088	0.0089	0.0092	1.2546	1.3616	1.4376
32	0.0079	0.008	0.0083	1.5414	1.6852	1.7838
33	0.007	0.0071	0.0074	1.9392	2.1395	2.272
34	0.0062	0.0063	0.0066	2.4378	2.7173	2.8962
35	0.0055	0.0056	0.0059	3.0506	3.4391	3.6803
36	0.0049	0.005	0.0053	3.7803	4.314	4.6368
37	0.0044	0.0045	0.0048	4.6089	5.3259	5.7505
38	0.0039	0.004	0.0043	5.7431	6.7406	7.3195
39	0.0034	0.0035	0.0038	7.3539	8.8041	9.6306
40	0.003	0.0031	0.0034	9.186	11.2227	12.37

*ASTM B33沒有設定最小電阻的標準。這僅僅是用來調查其他方面如錫厚和錫覆蓋率。
