DXXA01TXX-1 RUBADUE WIRE

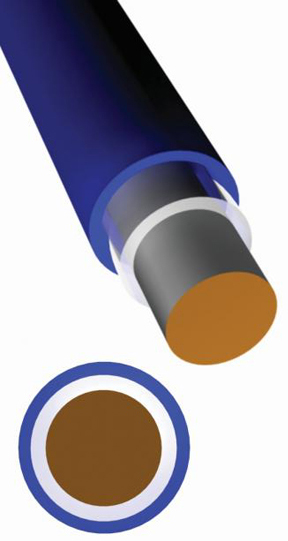

產品結構
尺寸範圍:
30 AWG - 40 AWG
導體:
鍍錫銅線, 單芯或絞線 (ASTM B-33/ASTM B-286)
裸銅和其他導體
裸銅和其他導體
絕緣:
DuPont™ Tefzel® ETFE
等級:
溫度:155°C
電壓: 600V
應用範圍:
市場上最薄的DIW
尺寸/安全的關鍵部位的補充隔離
電信
安規認證:
UL OBJT2 文件號 No. E206198
UL 60950-1, Annex U.
體系認證: UL 1446
RXT-2 Class F
TCA Class F
因應要求可提供其他系統
符合 RoHS
拉伸強度: 6500 psi
擊穿電壓: 約 3000V
ETFE是壹種結合出色電氣屬性、耐熱性、耐化性和耐磨性為壹體的含氟聚合物。通常用於繞組線、UL AWM 線和醫療應用。
絕緣線信息:
| 型號 | AWG | 導體 | 標準直徑 | 重量 磅/千尺 | ||
|---|---|---|---|---|---|---|
| Inches | MM | Inches | MM | |||
| D30A01TXX-1 | 30 | 0.0100 | 0.254 | 0.0140 | 0.356 | 0.36 |
| D31A01TXX-1 | 31 | 0.0089 | 0.226 | 0.0129 | 0.328 | 0.29 |
| D32A01TXX-1 | 32 | 0.0080 | 0.203 | 0.0120 | 0.305 | 0.24 |
| D33A01TXX-1 | 33 | 0.0071 | 0.180 | 0.0111 | 0.282 | 0.20 |
| D34A01TXX-1 | 34 | 0.0063 | 0.160 | 0.0103 | 0.262 | 0.16 |
| D35A01TXX-1 | 35 | 0.0056 | 0.142 | 0.0096 | 0.244 | 0.13 |
| D36A01TXX-1 | 36 | 0.0050 | 0.127 | 0.0090 | 0.229 | 0.11 |
| D37A01TXX-1 | 37 | 0.0045 | 0.114 | 0.0085 | 0.216 | 0.09 |
| D38A01TXX-1 | 38 | 0.0040 | 0.102 | 0.0080 | 0.203 | 0.08 |
| D39A01TXX-1 | 39 | 0.0035 | 0.089 | 0.0075 | 0.191 | 0.06 |
| D40A01TXX-1 | 40 | 0.0031 | 0.079 | 0.0071 | 0.180 | 0.05 |
*ASTM B33沒有設定最小電阻的標準。這僅僅是用來調查其他方面如錫厚和錫覆蓋率。
