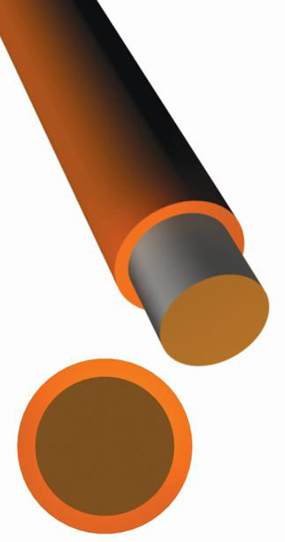

TCA1 RUBADUE WIRE

尺寸範圍:

UL: 22 AWG - 40 AWG
VDE: 14 AWG - 40 AWG
不是所有尺寸都列入表中

導體:

鍍錫銅絲, 單芯或絞線 (ASTM B-33/ASTM B-286)
有裸銅和其他導體

絕緣:

改良 ETFE

等級:

溫度: 155°C

電壓: 600V

應用範圍:

電信 / 電子

基本的隔離應用程序

安規認證:

UL OBJT2 文件號 No. E206198

UL / IEC 60950-1(Ed.2), Annex U.

UL 60601-1(Ed.3), IEC 61558-2-16

VDE License Nr. 40000223: Class F

體系認證: UL 1446

RXT-2 Class F

因應要求可提供其他系統

符合 RoHS

拉伸強度: 6500 psi

擊穿電壓: 約 2000V

TCA1 的標準產品是橙色

ETFE是壹種結合出色的電子屬性、耐熱性、耐化性、和耐磨性於壹體的含氟聚合物。廣泛用於繞組線、UL AWM線和醫學用途。

絕緣線信息:

型號	AWG	導體		標準外徑		重量磅/ 千尺
型號	AWG	Inches	MM	Inches	MM	重量磅/ 千尺
TCA1 22 AWG	22	0.0253	0.643	0.0283	0.719	2.03
TCA1 23 AWG	23	0.0226	0.574	0.0256	0.650	1.63
TCA1 24 AWG	24	0.0201	0.511	0.0231	0.566	1.52
TCA1 25 AWG	25	0.0179	0.455	0.0209	0.531	1.04
TCA1 26 AWG	26	0.0159	0.404	0.0189	0.480	0.83
TCA1 27 AWG	27	0.0142	0.361	0.0172	0.437	0.66
TCA1 28 AWG	28	0.0126	0.320	0.0156	0.396	0.53
TCA1 29 AWG	29	0.0113	0.287	0.0143	0.363	0.43
TCA1 30 AWG	30	0.0100	0.254	0.0130	0.330	0.34
TCA1 31 AWG	31	0.0089	0.226	0.0119	0.302	0.28
TCA1 32 AWG	32	0.0080	0.203	0.0110	0.279	0.23
TCA1 33 AWG	33	0.0071	0.180	0.0101	0.257	0.18
TCA1 34 AWG	34	0.0063	0.160	0.0093	0.236	0.15
TCA1 35 AWG	35	0.0056	0.142	0.0086	0.218	0.12
TCA1 36 AWG	36	0.0050	0.127	0.0080	0.203	0.78
TCA1 37 AWG	37	0.0045	0.114	0.0075	0.191	0.08
TCA1 38 AWG	38	0.0040	0.102	0.0070	0.178	0.07
TCA1 39 AWG	39	0.0035	0.089	0.0065	0.165	0.05
TCA1 40 AWG	40	0.0031	0.079	0.0061	0.155	0.05

裸銅線規格:

AWG	最小直徑	標準直徑	最大直徑	最小電阻*	標準電阻	最大電阻
22	0.0250	0.0253	0.0261	0.1559	0.1685	0.1781
23	0.0224	0.0226	0.0233	0.1956	0.2112	0.2219
24	0.0199	0.0201	0.0207	0.2478	0.2669	0.2811
25	0.0177	0.0179	0.0184	0.3137	0.3366	0.3554
26	0.0157	0.0159	0.0164	0.3948	0.4266	0.4517
27	0.0141	0.0142	0.0146	0.4982	0.5349	0.5600
28	0.0125	0.0126	0.0130	0.6283	0.6793	0.7125
29	0.0112	0.0113	0.0116	0.7892	0.8446	0.8875
30	0.0099	0.0100	0.0103	1.0009	1.0785	1.1359
31	0.0088	0.0089	0.0092	1.2546	1.3616	1.4376
32	0.0079	0.0080	0.0083	1.5414	1.6852	1.7838
33	0.0070	0.0071	0.0074	1.9392	2.1395	2.2720
34	0.0062	0.0063	0.0066	2.4378	2.7173	2.8962
35	0.0055	0.0056	0.0059	3.0506	3.4391	3.6803
36	0.0049	0.0050	0.0053	3.7803	4.3140	4.6368
37	0.0044	0.0045	0.0048	4.6089	5.3259	5.7505
38	0.0039	0.0040	0.0043	5.7431	6.7406	7.3195
39	0.0034	0.0035	0.0038	7.3539	8.8041	9.6306
40	0.0030	0.0031	0.0034	9.1860	11.2227	12.3700

*ASTM B33 沒有設定最小電阻的標準。這僅僅是用來調查其他方面如錫厚和錫覆蓋率。
