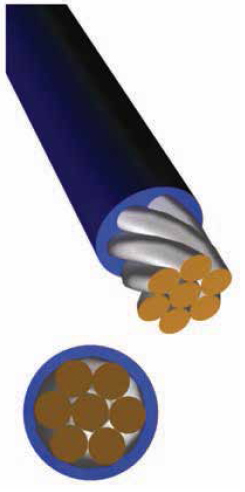

SXXA01TX-3 RUBADUE WIRE

尺寸範圍:

UL: 10 AWG - 40 AWG
VDE: 14 AWG - 40 AWG
不是所有尺寸都列入表中

導體:

鍍錫銅線, 單芯或絞線 (ASTM B-33/ASTM B-286)
裸銅和其他導體

絕緣:

DuPont™ Tefzel® ETFE

等級:

溫度:155°C

電壓:600V

應用範圍:

電子

基本隔離應用程序

醫學 / 牙科

安規認證:

UL OBJT2 文件號 No. E206198

UL / IEC 60950-1(Ed.2), Annex U.

UL 60601-1(Ed.3), IEC 61558-2-16

VDE License Nr. 136743: Class F

體系認證: UL 1446

RXT-2 Class F

因應要求可提供其他體系

符合 RoHS

拉伸強度: 6500 psi

擊穿電壓: 約 4500V

ETFE 是壹種結合出色的電氣性能、機械性能、耐熱性、耐化性和耐磨性為壹體的含氟聚合物。通常用於繞組線、UL AWM線和醫療應用。

絕緣線信息:

型號	AWG	導體		標準直徑		重量磅/千尺
型號	AWG	Inches	MM	Inches	MM	重量磅/千尺
S10A37TX-3	10(37/26)	0.1070	2.720	0.1130	2.870	29.64
S12A19TX-3	12(19/25)	0.0862	2.190	0.0922	2.340	19.42
S14A01TX-3	14	0.0641	1.630	0.0701	1.780	12.87
S14A19TX-3	14(19/27)	0.0679	1.730	0.0739	1.880	12.29
S16A01TX-3	16	0.0508	1.290	0.0568	1.440	8.18
S18A01TX-3	18	0.0403	1.020	0.0463	1.180	5.22
S20A01TX-3	20	0.0320	0.810	0.0380	0.970	3.33
S21A01TX-3	21	0.0285	0.720	0.0345	0.880	2.68
S22A01TX-3	22	0.0253	0.640	0.0313	0.800	2.14
S23A01TX-3	23	0.0226	0.570	0.0286	0.730	1.73
S24A01TX-3	24	0.0201	0.510	0.0261	0.660	1.38
S25A01TX-3	25	0.0179	0.460	0.0239	0.610	1.12
S26A01TX-3	26	0.0159	0.400	0.0219	0.560	0.90
S27A01TX-3	27	0.0142	0.360	0.0202	0.510	0.73
S28A01TX-3	28	0.0126	0.320	0.0186	0.470	0.59
S29A01TX-3	29	0.0113	0.290	0.0173	0.440	0.49
S30A01TX-3	30	0.0100	0.250	0.0160	0.410	0.39
S31A01TX-3	31	0.0089	0.230	0.0149	0.380	0.32
S32A01TX-3	32	0.0080	0.200	0.0140	0.360	0.27

裸銅線規格:

AWG	最小直徑	標準直徑	最大直徑	最小電阻*	標準電阻	最大電阻
10	0.1009	0.1019	0.1050	0.0096	0.0104	0.0109
11	0.0898	0.0907	0.0934	0.0122	0.0131	0.0138
12	0.0800	0.0808	0.0832	0.0153	0.0165	0.0174
13	0.0713	0.0720	0.0742	0.0193	0.0208	0.0219
14	0.0635	0.0641	0.0660	0.0244	0.0262	0.0276
15	0.0565	0.0571	0.0588	0.0307	0.0331	0.0349
16	0.0503	0.0508	0.0523	0.0388	0.0418	0.0440
17	0.0448	0.0453	0.0467	0.0487	0.0526	0.0555
18	0.0399	0.0403	0.0415	0.0617	0.0664	0.0699
19	0.0355	0.0359	0.0370	0.0776	0.0837	0.0883
20	0.0317	0.0320	0.0330	0.0975	0.1053	0.1108
21	0.0282	0.0285	0.0294	0.1229	0.1328	0.1400
22	0.0250	0.0253	0.0261	0.1559	0.1685	0.1781
23	0.0224	0.0226	0.0233	0.1956	0.2112	0.2219
24	0.0199	0.0201	0.0207	0.2478	0.2669	0.2811
25	0.0177	0.0179	0.0184	0.3137	0.3366	0.3554
26	0.0157	0.0159	0.0164	0.3948	0.4266	0.4517
27	0.0141	0.0142	0.0146	0.4982	0.5349	0.5600
28	0.0125	0.0126	0.0130	0.6283	0.6793	0.7125
29	0.0112	0.0113	0.0116	0.7892	0.8446	0.8875
30	0.0099	0.0100	0.0103	1.0009	1.0785	1.1359
31	0.0088	0.0089	0.0092	1.2546	1.3616	1.4376
32	0.0079	0.0080	0.0083	1.5414	1.6852	1.7838

*ASTM B33沒有設定最小電阻的標準。這僅僅是用來調查其他方面如錫厚和錫覆蓋率。
