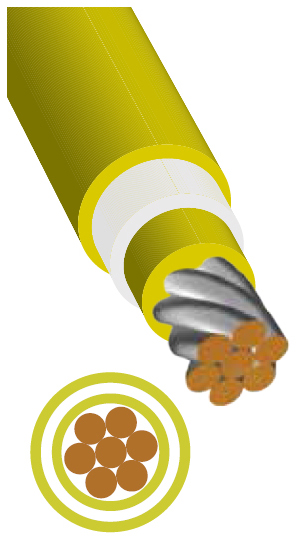

TXXA01FXXX-5 RUBADUE WIRE

尺寸范围:

10 AWG - 40 AWG

不是所以尺寸都列入表内

导体:

镀锡铜线, 单芯或绞线(ASTM B-33/ASTM B-286)
裸铜和其他导体

绝缘:

FEP

等级:

温度: 155°C

电压: 1000V

应用范围:

电源充电器

电源输出

安规认证:

UL OBJT2 文件号 No. E206198

UL / IEC 60950-1(Ed.2), Annex U

IEC 61010-1(Ed.3)

VDE License Nr. 6715: Class F

体系认证: UL1446

RXT-2 Class F

TCA Class F

因应要求可提供其他系统

符合 RoHS

拉伸强度: 3000 psi

击穿电压: 约 15000V

FEP是一种结合超常的介电性能、耐热性、耐化性和灵活性为一体的含氟聚合物。通常用于绕组线、UL AWM 线和电缆护套。

绝缘线信息:

型号	AWG	导体		标准直径		重量磅/千尺
型号	AWG	Inches	MM	Inches	MM	重量磅/千尺
T10A37FXXX-5	10(37/26)	0.1070	2.718	0.1370	3.480	34.37
T12A19FXXX-5	12(19/25)	0.0862	2.189	0.1162	2.951	23.35
T14A19FXXX-5	14(19/27)	0.0679	1.725	0.0979	2.487	15.53
T16A01FXXX-5	16	0.0508	1.290	0.0808	2.052	10.77
T16A19FXXX-5	16(19/29)	0.0539	1.369	0.0839	2.131	10.59
T18A01FXXX-5	18	0.0403	1.024	0.0703	1.786	7.41
T18A19FXXX-5	18(19/30)	0.0476	1.209	0.0776	1.971	8.69
T20A01FXXX-5	20	0.0320	0.813	0.0620	1.575	5.21
T20A19FXXX-5	20(19/32)	0.0385	0.978	0.0685	1.740	6.16
T22A01FXXX-5	22	0.0253	0.643	0.0553	1.405	3.75
T22A19FXXX-5	22(19/34)	0.0295	0.749	0.0595	1.511	4.33
T24A01FXXX-5	24	0.0201	0.511	0.0501	1.273	2.80
T24A19FXXX-5	24(19/36)	0.0242	0.615	0.0542	1.377	3.23
T26A01FXXX-5	26	0.0159	0.404	0.0459	1.166	2.16
T26A19FXXX-5	26(19/38)	0.0190	0.483	0.0490	1.245	2.42
T28A01FXXX-5	28	0.0126	0.320	0.0426	1.082	1.72
T28A19FXXX-5	28(19/40)	0.0152	0.386	0.0452	1.148	1.93

裸铜线规格:

AWG	最小直径	标准直径	最大直径	最小电阻*	标准电阻	最大电阻
10	0.1009	0.1019	0.1050	0.0096	0.0104	0.0109
11	0.0898	0.0907	0.0934	0.0122	0.0131	0.0138
12	0.0800	0.0808	0.0832	0.0153	0.0165	0.0174
13	0.0713	0.0720	0.0742	0.0193	0.0208	0.0219
14	0.0635	0.0641	0.0660	0.0244	0.0262	0.0276
15	0.0565	0.0571	0.0588	0.0307	0.0331	0.0349
16	0.0503	0.0508	0.0523	0.0388	0.0418	0.0440
17	0.0448	0.0453	0.0467	0.0487	0.0526	0.0555
18	0.0399	0.0403	0.0415	0.0617	0.0664	0.0699
19	0.0355	0.0359	0.0370	0.0776	0.0837	0.0883
20	0.0317	0.0320	0.0330	0.0975	0.1053	0.1108
21	0.0282	0.0285	0.0294	0.1229	0.1328	0.1400
22	0.0250	0.0253	0.0261	0.1559	0.1685	0.1781
23	0.0224	0.0226	0.0233	0.1956	0.2112	0.2219
24	0.0199	0.0201	0.0207	0.2478	0.2669	0.2811
25	0.0177	0.0179	0.0184	0.3137	0.3366	0.3554
26	0.0157	0.0159	0.0164	0.3948	0.4266	0.4517
27	0.0141	0.0142	0.0146	0.4982	0.5349	0.5600
28	0.0125	0.0126	0.0130	0.6283	0.6793	0.7125

*ASTM B33没有设定最小电阻的标准。这仅仅是用来调查其他方面如锡厚和锡覆盖率。
