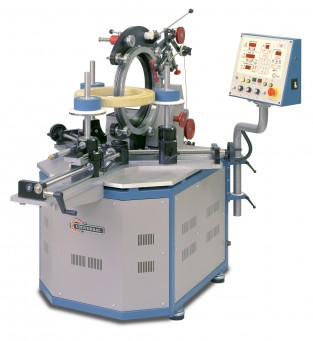

型号 SMC-4

微处理器控制的环形绕线机、Windows软件

现今重型站立式机器上的全部绕线功能均可以进行编程。不用担心设置时间太长。著名的SMC控制允许所有绕组功能进行编程而且能够在任何时间重复被重新调出。SMC-4是一个绕组大型环形磁芯的重型的站立式机器是其他任何普通绕组和贴胶纸设备竞争者都无法比拟的。它能兼容4中绕组头和三种尺寸的盘带头的能力使其成为所在种类的绕组机中最通用的一种。磁芯尺寸从3.5英寸（89.0mm）到46.0英寸（1169mm）。线尺寸从#38 awg (0.1mm) 到 #4 awg (5.4mm)。

主要特性和可选特性

  • 不同的填装和缠绕速度
  • 可编程的伺服电机驱动的核心旋转的方向与最小反弹
  • 可设计的电线间隔，从粗糙到精细的微步分辨率
  • 电子线选取加载（Feet或者meters）
  • 带头控制
  • 晶体管微处理器计数控制器带有总共99个可预设水平/LED数值显示/内置光纤传感器/程序储存器/生产批次计数器/最大限度的准确性、稳定性和可靠性
  • 带有界面工具的RS-232
  • 可快速调换的绕组磁头、磁芯旋转器
  • 自动的磁芯指数功能
  • 推压按钮，脚踏开关或通过脚蹬控制速度
  • 可选的SMC编程软件计算和下载所有绕组参数后面从您的PC机

规格 / 功能

最大线号: #4 AWG (5.4 mm)
最大线号: #38 AWG (0.1 mm)
最大磁芯外径: 46.0" (1169 mm)
最小磁芯外径: 3.5" (89 mm)
最小磁芯内径: 0.5" (12.7 mm)
最大磁芯高度: 12.0" (305 mm)
最大磁芯重量: 500 lbd (227 kg)
绕组速度: 可以根据绕组头进行调节
电线间距: 可设定
段绕组: 可编程
前进绕组: 可使用控制器设定
减速控制: 可使用控制器设定
加速过程控制: 可使用控制器设定
飞梭电动机: 3 HP DC
核心旋转电机: 伺服马达
电源要求: 220 V AC 单相位, 50 - 60 圈
条板箱包装尺寸: 48" x 60" x 84" (121.4 x 153 x 213 cm)
货物毛重: 1095 lbs (497 kg)
