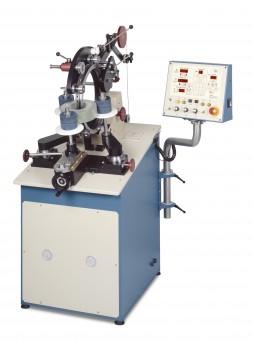

型号 SMC-3

微处理器控制的环形绕线机、带Windows软件

现今立式机器上的全部绕线功能均可以进行编程。不用担心设置时间太长。著名的SMC控制允许所有绕组功能进行编程而且能够在任何时间重复被重新调出。SMC-3是一个绕组中型到大型环形磁芯的中等尺寸的站立式机器。它能兼容4中绕组头和三种尺寸的盘带头的能力使其成为所在种类的绕组机中最通用的一种。磁芯尺寸从3.0英寸（76.2mm）到17.0英寸（431.3mm）。线尺寸从#38 awg (0.1mm) 到 #7 awg (3.66mm)。

主要特性和可选特性

  • 不同的填装和缠绕速度
  • 可设计的步进电机驱动的磁芯旋转可以在任意一个方向进行，并且晃动极小
  • 可设计的电线间隔，从粗糙到精细的微步分辨率
  • 电子线选取加载（Feet或者meters）
  • 带头控制
  • 晶体管微处理器计数控制器—总共99个可预设水平—LED数值显示—内置光纤传感器—程序储存器—生产批次计数器—最大限度的准确性、稳定性和可靠性
  • 带有界面工具的RS-232
  • 可快速调换的绕组磁头、磁芯旋转器
  • 自动的磁芯指数功能
  • 按钮、脚踏开关控制和多样化的脚蹬操作
  • 可选的SMC编程软件计算和下载所有绕组参数后面从您的PC机

规格 / 功能

最大线号: #7 AWG (3.66 mm)
最大线号: #38 AWG (0.1 mm)
最大磁芯外径: 17.0" (431.3 mm)
最小磁芯外径: 3.0" (76.2 mm)
最小磁芯内径: 0.5" (12.7 mm)
最大磁芯高度: 7.0" (177.6 mm)
最大磁芯重量: 80 lbd (36.4 kg)
绕组速度: 可以根据绕组头进行调节
电线间距: 可设定
段绕组: 可编程
前进绕组: 可使用控制器设定
减速控制: 可使用控制器设定
加速过程控制: 可使用控制器设定
飞梭电动机: 1 HP – 1750 RPM-DC
核心旋转电机: 混合式步进电动机
电源要求: 120 V or 220 V, 50-60 圈
条板箱包装尺寸: 48" x 48" x 60" (121.4 x 121.4 x 151.8 cm)
货物毛重: 750 lbs (340 kg)
