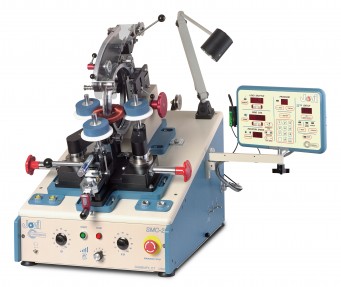

型号 SMC-2

微处理器控制的环形绕线机、Windows软件

Jovil 自豪地向大家介绍SMC线的环形绕线机中的新成员—能够与超多30种绕组头兼容的新型号SMC-2。这款新型的SMC-2环形绕线机用途广泛。包括步进电机转动控制与教授的核心功能。所有通用的LS，Jovil JV100和Jovil JV200的附件和绕组头均可以随时使用于SMC-2的基座上，并可以从一台机器上取得绕组参数。磁芯的外径从0.200到1200英寸（5.08到304.8mm）线号从#46AWG到#8AWG（0.05mm到3.25mm）存储容量达99个程序。包括绕组节距等的全部功能都可以通过PC下载的RS-232进行设定。

主要特性和可选特性

  • 不同的填装和缠绕速度
  • 可设计的步进电机驱动的磁芯旋转可以在任意一个方向进行，并且晃动极小
  • 可设计的电线间隔，从粗糙到精细的微步分辨率
  • X-Y定位使头和旋转器对齐
  • 电子线选取加载（Feet或者meters）
  • 带头控制
  • 晶体管微处理器计数控制器—总共99个可预设水平—LED数值显示—内置光纤传感器—程序储存器—生产批次计数器—最大限度的准确性、稳定性和可靠性，带界面工具的软件
  • 可快速调换的绕组磁头、磁芯旋转器和磁芯夹
  • 自动的磁芯指数功能
  • 按钮、脚踏开关控制和多样化的脚蹬操作

规格 / 功能

最大线号: #8 AWG (3.25 mm)
最小线号: #46 AWG (0.05 mm)
最大磁芯外径: 12.00" (304.8 mm)
最小磁芯外径: 0.200" (5.08 mm)
最小磁芯内径: 0.048" (1.22 mm)
最大磁芯高度: 3.500" (88.9 mm)
绕组速度: 可达到2000 TPM
电线间距: 可设定
段绕组: 可编程
前进绕组: 可使用控制器设定
减速控制: 可使用控制器设定
加速过程控制: 可使用控制器设定
飞梭电动机: 3/4 HP 1725 RPM
核心旋转电机: 混合式步进电动机
电源要求: 120 V or 220 V, 50 - 60 圈
条板箱包装尺寸: 37" x 37" x 42" (94 x 94 x 107 cm)
货物毛重: 300 lbs (136 kg)
