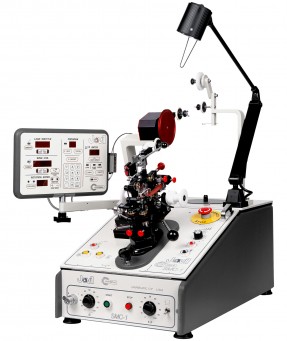

型号 SMC-1

微处理器控制的环形绕线机、Windows软件

Jovil Universal先自豪地推出的SMC线的环形绕线机中的SMC-1型号。型号SMC-1能为客户提供简单的编程和JOVIL环形绕线机特有的先进技术。它包括一个带教授功能的步进电机磁芯旋转控制。您只需要录入正确的磁芯旋转速度并将其保存到电脑程序中，便可以随时重新运用。SMC-1的计数器是特别设计的，以便使编程和操作更简便。它的容量可以保存99个程序，每个程序都可以有多个子层。全部JV100BE-2和通用4.5LS和6LS绕线磁头均可以与SMC-1的基座配合使用。

主要特性和可选特性

  • 不同的填装和缠绕速度
  • 可设计的步进电机驱动的磁芯旋转可以在任意一个方向进行，并且晃动极小
  • 可设计的电线间隔，从粗糙到精细的微步分辨率
  • 中心磁芯在绕组时的浮动驱动—单扭控制
  • 电子线选取加载（Feet或者meters）
  • 操作盘带头的控制
  • 晶体管微处理器计数控制器—总共99个可预设水平—LED数值显示—内置光纤传感器—程序储存器—生产批次计数器—最大限度的准确性、稳定性和可靠性
  • 带有界面工具的RS-232
  • 可快速调换的绕组磁头、磁芯旋转器和磁芯夹
  • 自动的磁芯指数功能
  • 按钮和/或脚踏开关控制

规格 / 功能

最大线号: #16 AWG (1.40 mm)
最大线号: #46 AWG (0.05 mm)
最大磁芯外径: 4.00" (101.6 mm)
最小磁芯外径: 0.187" (4.70 mm)
最小磁芯内径: 0.040" (1.00 mm)
最大磁芯高度: 2.00" (50.8 mm)
绕组速度: 可达到2000 TPM
电线间距: 可设定
段绕组: 可使用控制器设定
前进绕组: 可使用控制器设定
减速控制: 可使用控制器设定
加速过程控制: 可使用控制器设定
飞梭电动机: 可动态制动的1/2 HP-7600 RPM-DC
核心旋转电机: 混合式步进电动机
电源要求: 120 V or 220 V, 50–60 圈
条板箱包装尺寸: 37" x 37" x 42", (94 x 94 x 107 cm)
货物毛重: 200 lb (90 kg)
