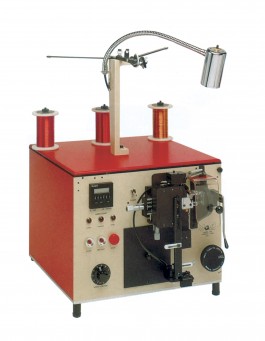

型号 JV150B

无梭环形绕线机

主要特性和可选特性

  • 适用于微型线圈的自动拉式绕线机
  • 一分钟多个磁芯
  • 容易运作（操作员培训只需几分钟）
  • 线的尺寸可达9"（23.0cm）
  • 在磁芯上做多可做一层绕组
  • 不能做多层绕组
  • 不能预切割/预填装梭子，因为该型号不适用梭子
  • 可以自动接口拉头（一个线圈一个接口）
  • 可以将单股、双股、三股绕组
  • 可调，自动核心旋转来控制线距
  • 双重预设电子计数器
  • 按钮控制/操作员安全警备
  • 可手动操作的操纵轮
  • 测微计“X”和“Y”轴调节，以指针使线圈居中

规格 / 功能

最大线号: #30 AWG (0.25 mm)
最大线号: #42 AWG (0.06 mm)
最大磁芯外径: 0.312" (8.0 mm)
最小磁芯外径: 0.100" (2.5 mm)
最小磁芯内径: 0.040" (1.0 mm)
最大磁芯高度: 0.150" (3.8 mm)
绕组速度: 可达 85 tpm
电线间距: 可变，自动（最大360̊ ）
最大电线长度: 9.0" (23.0 cm)
核心旋转: 0̊to 360̊(最多绕线一层)
电动机: 部分直流
电源要求: 110-120 V, A.C., 50-60 圈 (220 V 可选)
条板箱包装尺寸: 37" x 37" x 42" (94 x 94 x 107 cm)
货物毛重: 100 lbs (46 kg)
